🔎Leyes de Kirchoff

Las leyes de Kirchhoff se utilizan para resolver circuitos eléctricos complejos, en los cuales existen interconectados varios generadores y receptores.

Fueron descritas por primera vez en 1846 por Gustav Kirchhoff y son ampliamente usadas en ingeniería eléctrica e ingeniería electrónica.

Ambas leyes de circuitos pueden derivarse directamente de las ecuaciones de Maxwell, pero Kirchhoff precedió a Maxwell y gracias a Georg Ohm su trabajo fue generalizado. Estas leyes son utilizadas para hallar corrientes y tensiones en cualquier punto de un circuito eléctrico.

1ª Ley de Kirchoff

Debes saber ⚠️:

1ª Ley de Kirchhoff:

Corrientes en un nodo

En cualquier nodo, la suma de las corrientes que entran en ese nodo es igual a la suma de las corrientes que salen.

\(\displaystyle \sum _{k=1}^{n}I_{k}=I_{1}+I_{2}+I_{3}+\dots +I_{n}=0\)

De forma equivalente, la suma de todas las corrientes que pasan por el nodo es igual a cero.

2ª Ley de Kirchoff

Debes saber ⚠️:

2ª Ley de Kirchhoff:

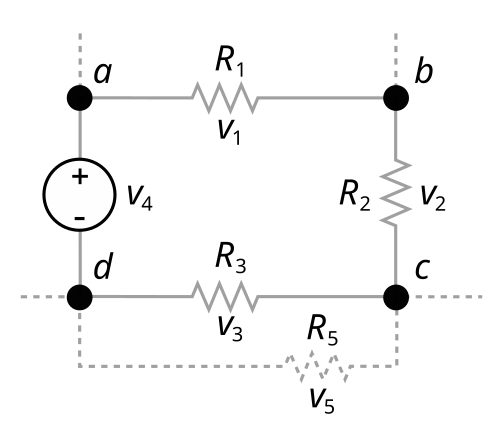

Tensiones de Malla

En un circuito cerrado, la suma de todas las caídas de tensión es igual a la tensión total suministrada.

\(\displaystyle \sum _{k=1}^{n}V_{k}=V_{1}+V_{2}+V_{3}\dots +V_{n}=0\)

De forma equivalente, la suma algebraica de las diferencias de potencial eléctrico en un circuito es igual a cero.
