Identificación de los valores de los condensadores.

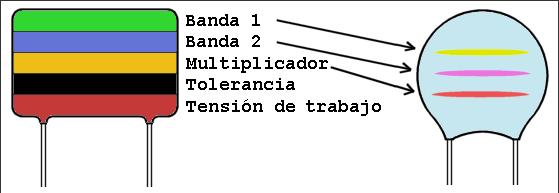

bandas color condensadores
Bandas color condensadores

Hemos visto que algunos tipos de condensadores llevan sus datos impresos codificados con unas bandas de color.

Esta forma de codificación es muy similar a la empleada en las resistencias, en este caso sabiendo que el valor queda expresado en picofaradios (pF).

Las bandas de color son como se observa en esta figura:

En el condensador de la izquierda vemos los siguientes datos:

Verde-azul-naranja = 56000 pF = 56 nF (recordemos que el «56000» está expresado en pF). El color negro indica una tolerancia del 20%y el color rojo indica una tensión máxima de trabajo de 250v.

En el de la derecha vemos: amarillo-violeta-rojo = 4700 pF = 4.7 nF. En los de este tipo no suele aparecer información acerca de la tensión ni la tolerancia.

En otras ocasiones se marca solo la letra K, que significa mil picofaradios, es decir, 1 nF.

Valor de la capacidad

Colores
Banda 1
Banda 2
Multiplicador Tensión
NEGRO
0
1
MARRON
1
1
10 100V
ROJO
2
2
100 250V
NARANJA
3
3
1000
AMARILLO
4
4
104 400V
VERDE
5
5
105
AZUL
6
6
106 630V
VIOLETA
7
7
GRIS
8
8
BLANCO
9
9

Valor tolerancia

Colores Tolerancia (C > 10 pF) Tolerancia (C < 10 pF)
NEGRO
+/- 20%
+/- 1 pF
BLANCO
+/- 10%
+/- 1 pF
VERDE
+/- 5%
+/- 0.5pF
ROJO
+/- 2%
+/- 0.25pF
MARRON
+/- 1%
+/- 0.1 pF

Valor de la tolerancia deun condensador según sea la letra que marquen

Letra
Tolerancia
«M»
+/- 20%
«K»
+/- 10%
«J»
+/- 5%

Ejercicio práctico

Condensador ejemplo
Ejemplo marcado de condensador

Ejemplo:

Un condensador marcado con 0,047 J 630 tiene un valor de 47000pF = 47 nF, tolerancia del 5% sobre dicho valor y tensión máxima de trabajo de 630 v.
