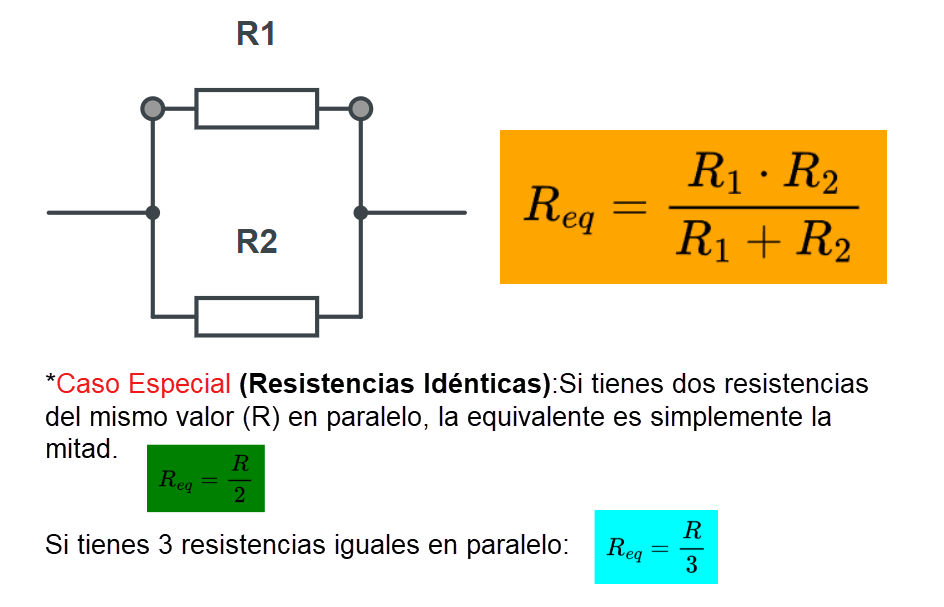

Aplicando la fórmula general obtenemos:
\frac{1}{R_{eq}} = \frac{1}{R_1} + \frac{1}{R_2}
Que al usar la regla del producto sobre suma:
Esta regla es exclusiva para parejas de resistencias.
Si tienes 3 resistencias: No puedes hacer "Producto de las 3 sobre Suma de las 3". Eso daría un error.
Solución para 3: Agrupas dos primero (haces producto/suma), y el resultado lo combinas con la tercera (otra vez producto/suma).

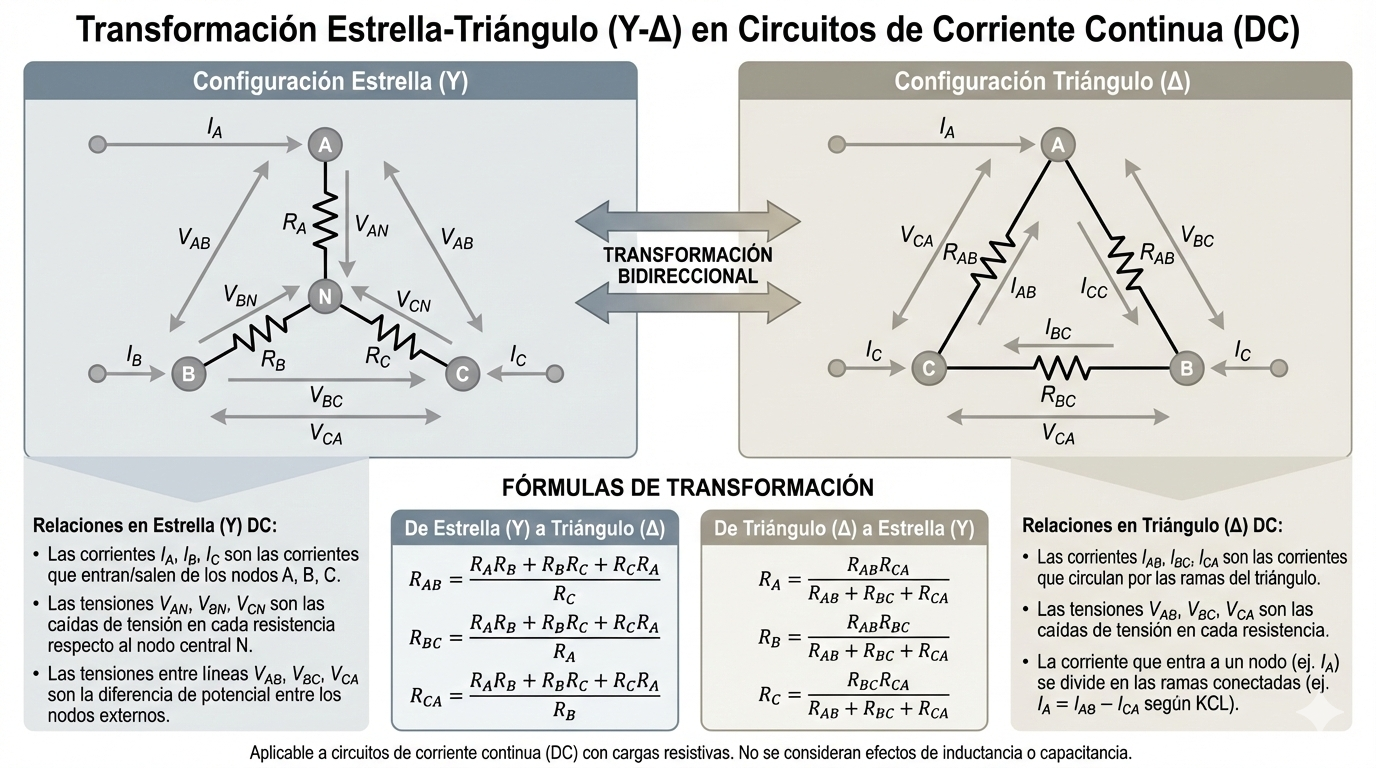

El teorema de Kennelly, llamado así en homenaje a Arthur Edwin Kennelly, permite determinar la carga equivalente en estrella a una dada en triángulo y viceversa.
El teorema también se le suele llamar de transformación estrella-triángulo (escrito Y-Δ) o transformación te-delta (escrito T-Δ).

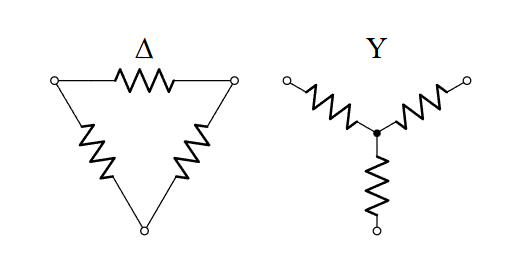

Esto se usa cuando tienes tres resistencias formando un triángulo Δ y necesitas convertirlas a una forma de "Y" (Estrella) para simplificar el circuito.

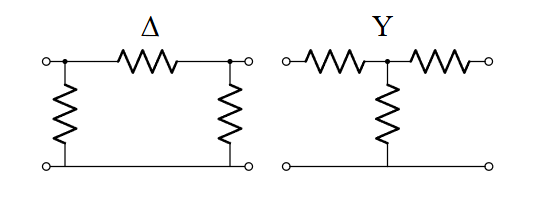

A veces podemos encontrar esta misma asociación de resistencias colocadas de forma cuadrada. Dentro de alguna malla y nos podría resultar interesante realizar una transformación estrella-triángulo o triángulo-estrella antes te empezar a resolver el circuito.
