3. 🔢Resolución de circuitos con varias mallas

Hasta ahora, hemos estudiado métodos de resolución de circuitos eléctricos en los que únicamente existía una red de resistencias.

En multitud de aplicaciones nos podemos encontrar con redes más complejas, donde se interconectan resistencias con generadores.

En estos casos, para llegar a la solución deseada es necesario emplear métodos de resolución específicos, tales como las leyes de Kirchhoff, las transformaciones de un circuito de triángulo a estrella y viceversa, el teorema de la superposición y el teorema de Thévenin.

¿Qué es un nodo?

nodo

Nodo

Una unión en donde dos o más elementos se conectan se llama un nodo.

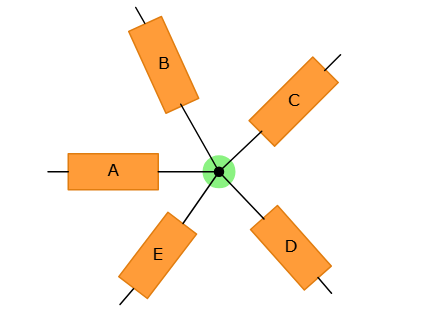

El esquema de la imagen muestra un solo nodo (el punto negro) que se forma de la unión de cinco elementos representados por los rectángulos anaranjados.

Los nodos se suelen representar con una letra mayúscula. (Nodo A, B,C,D, ...)




¿Qué es una rama?

ramas

Rama

Una rama es cada uno de los elementos del circuito que conecta dos nodos entre sí.

En otras palabras, una rama es el camino único que une un nodo con otro y que puede contener más de un elemento, ya sea una resistencia, un generador de tensión, un generador de corriente, un condensador, etc.

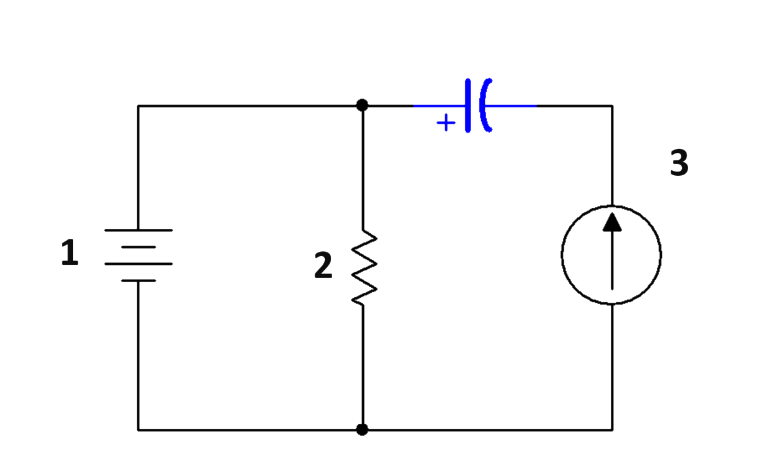

El circuito de la imagen se compone de 3 ramas.

En la rama 1 tenemos una fuente de voltaje.

En la rama 2 hay una resistencia.

En la rama 3 tenemos un condensador y una fuente de intensidad. (Elementos en serie)

✔ Una rama puede contener más de un elemento, como una resistencia y una batería, siempre que estén conectados en serie entre los mismos dos nodos.

¿Qué es una malla?

mallas

Malla.

Una malla es un camino cerrado dentro de un circuito que no contiene otros caminos cerrados en su interior.

Una malla está formada por la unión de varias ramas y dentro de estas puede haber todo tipo de elementos, resistencias, fuentes de voltaje, condensadores, ...

En la imagen puedes ver tres mallas:

La malla 1, contiene una batería y dos resistencias. (una de ellas compartida con la malla 2).

La malla 2 contiene tres resistencias (una compartida con la malla 1 y otra compartida con la malla 3).

La malla 3 contiene otras dos resistencias (una ressitencia compartida con la malla 2).
