1) ¿Cuánto tiempo demora en disparar un PIA C16 tipo iC60 de Schneider si es atravesado por una corriente de 32A?

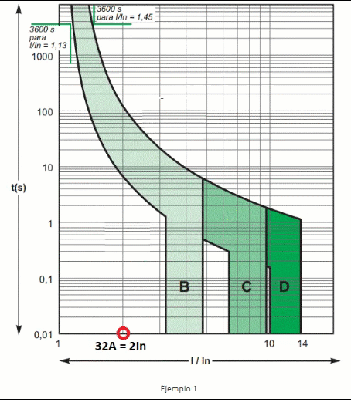

Para poder entrar en la curva, primero debemos determinar cuantas veces In es 32A. Dividimos 32/16 = 2, es decir que debemos ubicar el punto 2In sobre el eje horizontal. A partir de ahí trazamos una línea vertical hasta cruzar a la curva para determinar el tiempo.

En este caso la cruza en infinitos valores, empezando con un mínimo 6 segundos y un máximo en 120 segundos. Con este ejemplo vemos que con una corriente de 32 A la protección tarda hasta 2 minutos en actuar.

2) ¿Cómo se comporta la misma PIA con una corriente de cortocircuito de 128A?

Como antes, determinamos primero cuantas veces la In representa esta corriente: 128A/16A = 8, es decir 8 veces In.

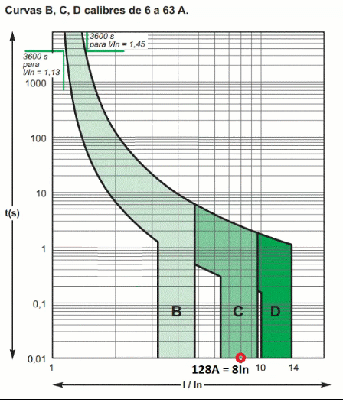

Ubicando ese punto en la curva, vemos que estamos en la zona de disparo magnético y que el disparo es muy rápido (encontramos la curva sobre el mismo eje horizontal) con un tiempo de 0,01 segundos.
