En el siguiente vídeo puedes ver el funcionamiento de un condesador y qué características constructivas tiene. (el vídeo está en inglés pero se puede ver una versión doblada del mismo aquí):

Construcción de condensadores

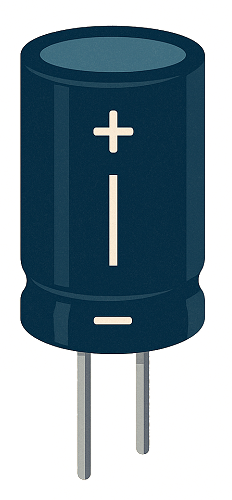

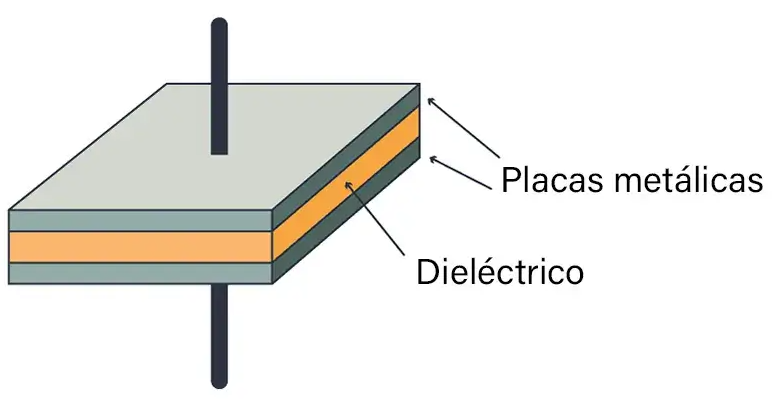

Un condensador se compone de dos placas metálicas, separadas por un material aislante llamado dieléctrico.

Las placas son conductoras y suelen estar hechas de aluminio, tantalio u otros metales, mientras que el dieléctrico puede estar hecho de cualquier material aislante, como papel, vidrio, cerámica o cualquier otro material que obstruya el flujo de la corriente.

Para entender de qué depende la capacitancia, usamos el modelo más simple:

2 placas metálicas planas y paralelas, cada una con una superficie “S”, separadas por una distancia “d”, con un material dieléctrico “ε” entre ellas.

Debes saber ⚠️:

Capacidad de un condensador en relación a sus características constructivas

La cantidad de carga que puede almacenar un condensador depende, fundamentalmente, de la tensión aplicada entre sus armaduras y de sus características constructivas.

\(\displaystyle C=\xi \frac{S}{d}\)

Donde: ε es la constante del material, S la Superficie y d la distancia de separación entre las placas

ξ₀ (permitividad del vacío o constante eléctrica) y tiene un valor de ξ₀ ≅ 8,854 · 10^-12 F/m. Este es el valor de referencia. Si nuestro dieléctrico fuera el vacío, esta sería la ε que usaríamos. Pero lo normal es que usemos otro dieléctrico y por tanto la fórmula general quedaría así:

\(\displaystyle C=\xi_{0}\xi_{r} \frac{S}{d}\)

Constantes Dieléctricas de diferentes aislantes

Sustancia	ξ_r	Sustancia	ξr
Aire	1	Ebonita	2,5 – 3,2
Petróleo	2	Poliéster	3
Aceite mineral	2,2 – 2,4	Mica	3 – 6
Parafina	1,9 – 2,3	Porcelana	4,5 – 6
Papel	2 – 2,8	Vidrio	5 – 10
Madera	2 – 8	Baquelita	5,6 – 8,5

Nota: La capacidad de un condensador aumenta proporcionalmente con la constante dieléctrica del material situado entre sus placas.
